XCal-View



雷尼绍最新发布的“XCal-View”软件将使其激光校准产品的功能得到显著增强;该软件是一款全新的激光数据分析包,可对从XL-80和ML10激光校准系统以及XR20-W回转轴校准装置采集的数据进行分析,而这些校准产品在市场上已获得巨大成功。



与以往相比,新软件提高了用户对数据分析的控制能力。XCal-View在功能上实现了重大突破:它将简化的数据处理过程与强大的灵活性相结合,能够轻松地比较、显示和查看数据并设定各种格式。



XCal-View能够分析数控机床校准过程中最广泛使用的测量类型,为用户提供线性、角度、回转、直线度、垂直度和平行度等测量分析功能。XCal-View还支持对由雷尼绍LaserXL、RotaryXL和Laser10软件程序采集的数据文件进行分析,确保满足所有雷尼绍激光产品用户的需求。

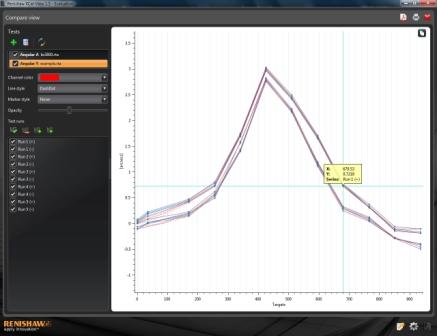

  XCal-View比较—允许叠加显示从不同的测试中得到的数据集

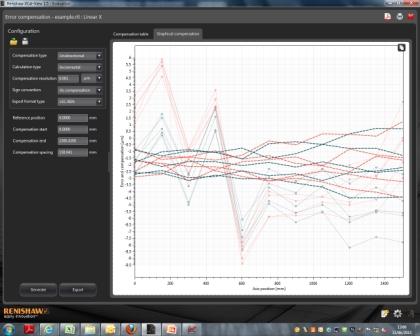

  XCal-View误差补偿—显示实际测量数据与预期补偿性能的叠加图形

XCal-View的一些新特性包括:

- 大幅修订的图形用户界面 (GUI),在突出易用性的同时不降低分析性能和质量。

- 采用新的分析标准,例如ISO230-2(2006) 分析(以及相应的JIS B和GB/T标准)。

- 数据集比较 — 新的比较功能允许用户比较两个数据集,包括以图形方式叠加显示数据。在观察误差补偿的效果时,此功能非常有价值。

- 零点移位 — 用户可以利用这一出色的新功能偏移数据,从而将显示并有效的零 (0) 位置与采集数据时设定的位置区分开来。这在用户补偿回转轴的误差时尤其有用。

- 报告、共享和导出 — 与以往相比,新的PDF打印、PDF报告和“复制”功能使数据分析的共享和提取过程变得更加轻松。

- 一般误差补偿 — 误差补偿得到了极大改进,效率更高且更易于使用。



LaserXL™

LaserXL™软件包括线性,角度,旋转轴,平整度,平直度和垂直度测量以及动态测量功能模块。

双坐标激光测量

通过使用特殊的软件(在LaserXL™软件,包括在不增加成本)两个加大码- 80系统连接在一起,双轴测量数据可以被捕获并显示在屏幕上在同一时间。 (这需要额外的可用USB端口或USB集线器)。

该软件是专门设计用于使用‘晶石轧机,大型双梁式三坐标测量机,其中一轴是由两个驱动器和/或反馈系统控制。

误差补偿

大多数数控机床已在他们的控制器错误的地图,以补偿轴的定位和运动中的错误.随着时间的推移可能导致错误的磨损增加.随着线性误差补偿方案的使用,机器的性能可以提高一个简单的激光测试。  从获得的数据校准周期来计算补偿值,然后可以把一台机器的控制器输出。 一旦补偿已经完成,最后的激光检查确保机器的定位精度得到显着改善。

(以上之前和之后的线性定位误差补偿图显示的图片。)

该系统将生成机移动的G代码,驱动机,自动采集数据,并根据测试周期,通过RS232下载完成的新的误差补偿表到机器控制器另外,通用误差补偿可用于生产的手动输入表,几乎任何机器控制器。

该软件是用于与LaserXL™校准软件结合在一起,现在有一个“向导”和进度指标,做补偿自动轴更容易。


方案,可与当今的接口的机多用
控制器*包括:
• Fanuc OM and OT
• Fanuc 10 - 12, 15, 16, 18, 20 & 21
• NUM 750, 760, 1060
• Mazak M2, M32, M PLUS
• Siemens 810, 810D, 820, 840, 840C, 840D, 850, 880
• Acramatic 2100
• Cincinnati A850, A850SX, A950

*请注意,误差补偿软件可能无法与一些“定制”控制器规格。

QuickViewXL™

QuickView™软件是一个专门的动态测量工具。显示在屏幕上是一个‘实时‘Renishaw XL-80激光50kHz的数据采样。

简单的图形界面允许非常灵活的运作,从而避免了预定的目标和测量序列需要 - 只要点和措施。

QuickViewXL™提供的R&D和现场调查,因为它使得诸如旅游线性快速便捷的调查,审查和运动系统特性的理想工具,加速时间旅行速度,超行程和解决在目标位置时间,以及作为共振和阻尼。

QuickViewXL™功能和应用

实时数据采集与'示波器'类型显示

资料整理的两种模式,持续的“分流”,并引发

触发模式允许数据事件剪影被捕获和分析

数据很容易为CSV(导出到电子表格和Mathcad)进行离线分析格式导出

易于使用的频率计测设施

线性,角度或直线度测量选项

选择距离,速度和加速度显示

平移和缩放功能支持重复发生的误差来源的详细分析

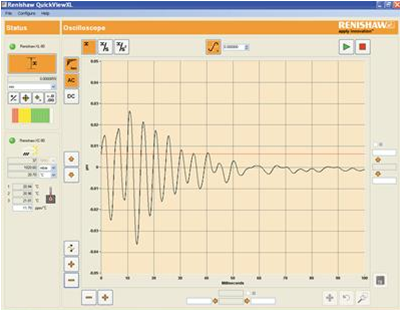

用一个屏幕上的图标界面,(几乎没有文字)设置,系统状态和数据看来,“示波器”功能给出了捕获的(或“流”)的数据非常生动的显示.一个单独的“永远在线”状态栏给出了一个“一目了然”的观点的XL - 80,环境和测量状态和警告。

多年来,电子工程师依靠示波器来研究电压或电流的高速变化。 现在,Renishaw的新型QuickViewXL™软件提供了类似功能的机械工程师,让他们学习线性,角度或直线通过位移,速度或加速度显示数据的细微变化。

唯一专业设备可以正常查明等特点。 这大大扩展了对XL - 80激光系统的能力,使得它在机器状态监测方案的重要工具。

它的应用程序的任何地方有一个准确,灵活的调查和测量的需要.这是特别有吸引力的运动系统制造商,(和机器集成商),研究实验室和学术机构进行的任何地方,其实审查有用的数据的实时运动系统的详细分析.例如,伺服调整和其他“如果”式的调查。
