鉴于回转轴精度的重要性，最近地国家和国际标准均制定了严格的回转轴测量规范。

RX10与XL-80或ML10激光系统（及角度测量光学镜组）组合使用时，回转轴校准精度可达到1秒。

一个控制装置将RX10与您的PC和XL-80或ML10连结起来，实现全自动测试。25分钟内即可对回转轴做一次完整检查，比自准直仪和多面棱体等传统方法节约了5个多小时的时间。

特点和优点

特点

快速自动校准 — 转台的锁定、解锁和旋转运动均为电动，能够实现自动准直和跟踪，无需操作人员或机器进行操作（非常适合坐标测量机和机床）。

安装灵活

内置校准程序 — 利用内置校准程序，很容易消除中心偏差和其他偏差。

高精度和重复性 — 基本系统可提供1.0秒的精度（可特殊定制0.5 秒精度的系统）。

灵活性 — 本系统可以在水平、垂直方向甚至上下倒置运行，方便地对回转轴的不同方向的进行校准，并可精确地校准任意角度。

最近制定的国际标准规定，应以若干方式对回转轴进行校准，其中包括：

0.1°增幅，5°测量

3°增幅，360°测量

在360°的0°、90°、180°和270°位置以及另外9个随机角度位置上测量。

要使用自准直仪和多面棱体来完成这些测量十分困难甚至不可能。

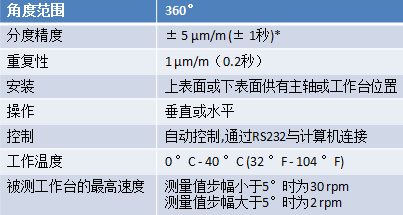

RX10规格

*我们也提供± 0.5秒精度的装置，但需预订。详情请与我们联络。产品可能受到英国出口管制规定的管辖。

RX10系统组件

带齿盘的转台

RX10一个十分精确的旋转工作台。多个精密加工齿的齿盘设计保证了精度和重复性。

旋转精度再加上XL-80（或ML10）激光的角度测量精度，保证了回转轴运动测量的总体精度。



回转分度器

另一个联结XL80（或ML10）与RX10转台的关键部件是接口控制器，从而实现按用户规定的程序来完成全自动校准。利用内置校准程序，这样就很容易消除中心偏差和其他偏差。



RX10组件内容

系统由一套附件组成，包括：

RX10转台和控制器

角度反射镜安装板

RX10夹板

控制电缆和导轨

RS232电缆和9-25向接头

电源电缆

便携箱

注：测量轴运动时，RX10需要与角度测量光学镜组配合。

如果要对旋转之前提升的转台或回转轴进行自动校准，则需使用高升程测量附件（见下）。

RX10转台高升程附件

Renishaw的RX10回转轴校准系统可对大多数回转轴进行全自动校准，但是对于旋转之前提升的旋转工作台，则不能自动校准，因为转台提升时激光干涉仪的光束被切断。

这样可以通过使用转台高升程附件允许被测转台升高达15mm转动，而完成校准。典型的使用RX10配合高升程附件的校准配置见上图。

规格

使用转台高升程附件时会有±0.2秒的额外误差

15 mm — 被校转台的最大允许提升高度

被测转台的最大速度 — 与RX10同

转台高升程附件只能安装在RX10的A面上

转台高升程附件只能与1996年1月以后制造的RX10一起使用
