RLE激光尺概述



RLE激光尺系统具有基于激光干涉原理的高性能测量和位置反馈能力,与传统的钢带光栅或玻璃光栅一样易于安装和使用。

RLE激光尺的测量标准是国际公认的氦氖 (HeNe) 激光波长。633 nm比许多光栅系统中采用的典型光栅栅距更小。因此RLE很容易达到高分辨率,不会出现使用传统光栅时的电子细分(细分电路)误差。

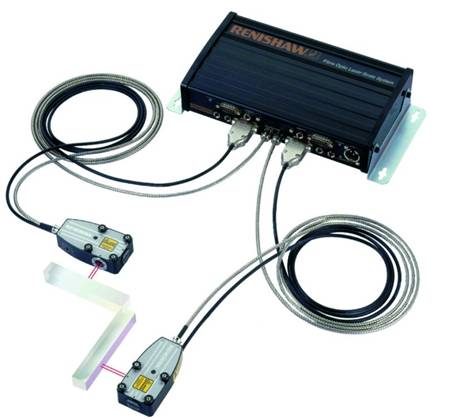

每种RLE系统都包含两个核心组件:RLU激光装置和一到两个RLD10探测器,两者通过光纤连接在一起。这种光纤激光传导使得RLE系统具有独特的系统结构。

探测器提供多种可选配置,因此适合各种应用。雷尼绍还提供角锥反射镜,与单光程探测器配套使用,还可提供双光程应用所需的平面镜和安装架。



RLE系统优点



提高测量性能

由于能根据工件位置安装RLE系统,从而可避免阿贝(Abbe) 误差,降低对轴俯仰和扭摆的敏感度。

光纤传导装置可使RLU激光头安装在对散热不敏感的较远的位置,不会增加激光准直复杂度或降低稳定性。



简化系统结构

光纤激光传导系统使RLD10探测器置于需要测量的轴上。这样无需远距光路转向镜、分光镜和相关安装件。

这种RLE系统结构可大大减少空间,因为运动系统周围不需要为激光光束路径留出空间。



安装方便快捷

采用这种远程探测器意味着每个轴都可以单独设置,并且探测器可拆下,简化了电缆和光纤传输布线。所有RLD10探测器中集成的激光准直辅助镜降低了准直复杂性,并缩短了设置时间。

集成的预调完毕的干涉镜和条纹检测系统意味着安装时只需将RLD10探测器对准移动部件上的光靶。这一操作过程与直线光栅系统中对准读数头与栅尺的过程类似。
