XR20-W无线旋转台工作原理和典型应用

更多>>

      Renishaw XR20-W为无线型回转轴校准装置，与机床上的线性轴一样，回转轴测量也存在与预期位置相关的误差。角度位置精度误差或轴校准误差可能会致使成品出现严重缺陷。为了解决这些问题，雷尼绍推出了XR20-W无线型回转轴校准装置。
      XR20-W无线型回转轴校准装置与雷尼绍XL-80激光干涉仪配合使用。XR20-W旋转时，激光系统非常精确地测量旋转角度，总体测量精度保持在±1角秒范围内，能够对更多回转轴进行简单、快速测量。
      北京迪蒙卡特机床有限公司是一家专业从事电加工及数控机床的企业，该公司拥有我们一台线性标配的激光干涉仪，但随着该公司业务扩展，带有回转轴的机床产品应运而生。这些回转轴机床主要供给航天精密部件制造企业，机床精度要求很高。配合客户的技术需求，我们几个月来不断给迪蒙卡特公司实施机床样机精度检测工作，与客户探讨转台精度的保证和控制，这使得客户获得充分技术支持，也对XR20-W无线型回转轴校准装置的作用和重要性得到充分认识认同。
      在确定了未来会量产回转轴类机床后，客户毫不犹豫的订购了我们1台XL80激光干涉仪线性和转台配置，我们有理由相信，在客户研发技术进步及专业仪器协助下，迪蒙卡特公司的产品种类、质量和先进性必将进一步获得市场认同，迪蒙卡特公司也必将获得商业上的更大成功。

NC4技术安装及操作培训（以南京客户为例）

更多>>

一、硬件的安装

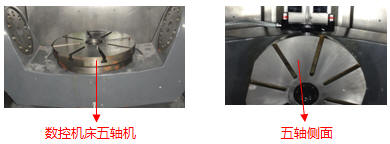

1.对于五轴机NC4的安装，经研究，NC4装在五轴侧面；

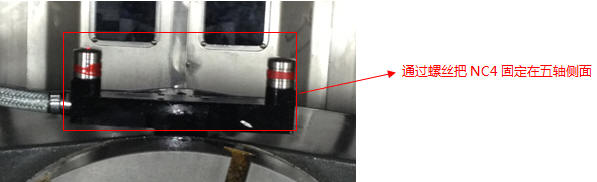

2.首先将NC4固定在机床五轴侧，再将NC4的两根信号线以及两根气管穿过机床外部钣金（不影响机床其它硬件正常使用下）至机床电气柜；

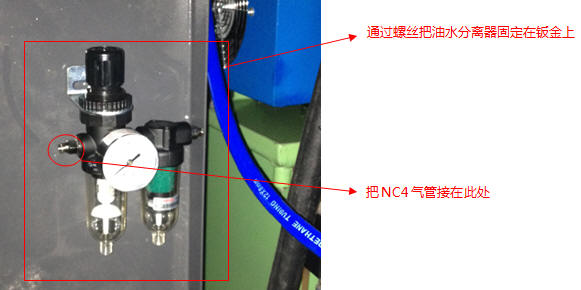

3.将油水分离器固定在机床电气柜里的钣金上，并把NC4的气管与它进行连接，然后与NCi-5进行连接；

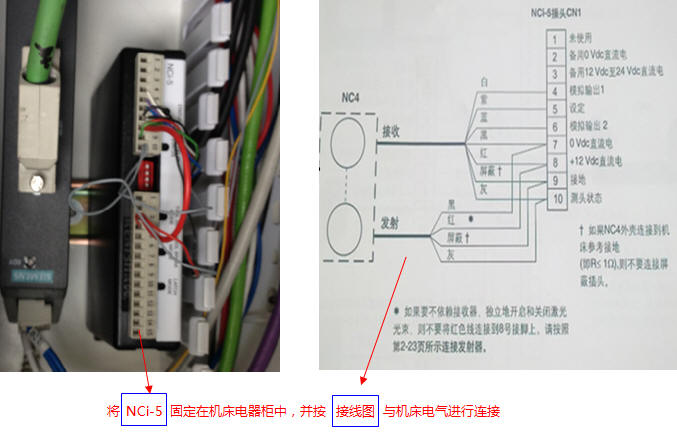

4.将NCi-5放在机床后方的电气柜中。

二、硬件的调试

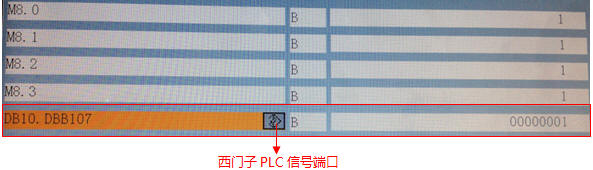

1.NC4接线OK后查看机床跳转信号是否OK，进入系统PLC查看信号端口DB10.DBB107 “0”与 “1”的变化；

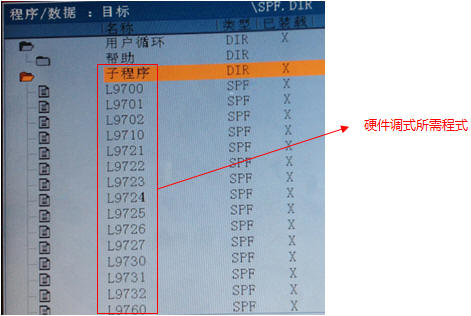

2.把NC4调式程式导入数控系统内；

3.首先安装一把标准的基准刀，并把这把基准刀的偏摆控制在2um以内；

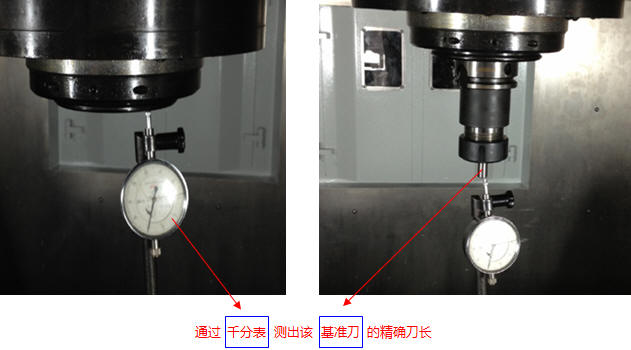

4.把这把基准刀安装在机床主轴上，并用千分表测出它的精确刀长；

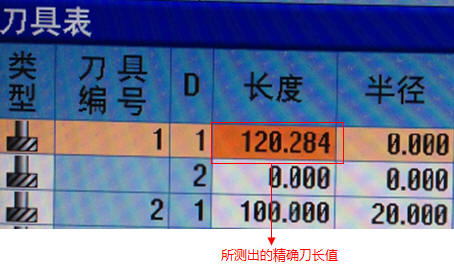

5.把测出的精确刀长值输入到刀具表中；

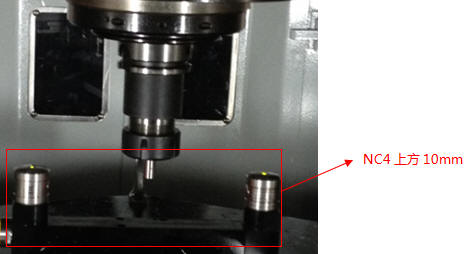

6.把基准刀移到NC4上方10mm处；

7.执行 9860 程式进行对光束的调整，当程式运行完一次，检查参数R01，R02；

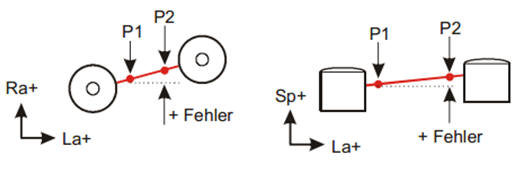

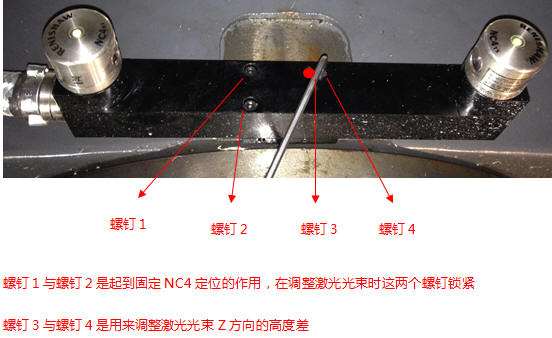

8.通过查看参数R01，R02里数值来进行对NC4激光光束调整，利用NC4上的螺钉对其调整：先将第三个螺钉松开，把第四个螺钉锁紧，NC4的一端位置将会下降相反第四个螺钉松开，NC4的一端位置将会上升，循环利用这种方法将NC4激光光束偏差调整在5um以内即可；

三、软件程式的应用

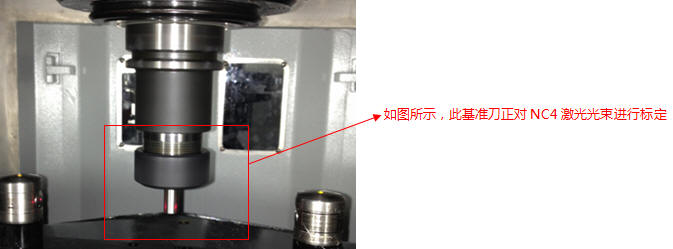

1.NC4激光光束调整OK后，进行光束校准标定，调用子程式9861，执行即可；

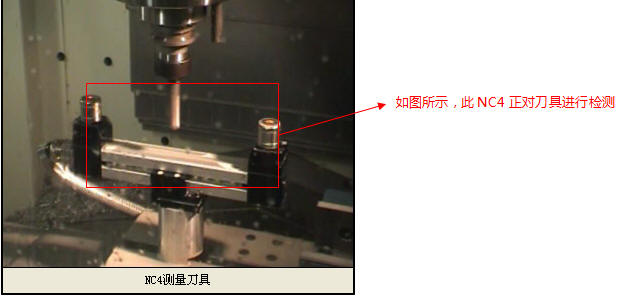

2.NC4激光光束校准OK后，可进行测试刀具，调用子程式9862：当参数R02=1时测刀长；当参数R02=2时测刀径；当参数R02=3 时测刀长与刀径。

员工风采

更多>>

      他是一位典型的80后小伙，有着一副青春的面孔，透着惯有年轻人的蓬勃生机和活力。他有着饱满的工作热情和脚踏实地的工作态度，有着风发图强的精神和勇往直前的动力。他工作总是兢兢业业、任劳任怨。他就是我们北京团队的优秀一员——孔维东Peterson。
      Peterson加入仪昌已达三年之久，负责量测产品的销售。之前从事过短期的光栅尺销售，来仪昌后很快的融入我们，并迅速的展开了客户推广活动。通过自身的努力已取得显著的成绩。现在已有了自己稳固的客户资源，与客户达成了到很好的互动。作为一名销售，Peterson比较享受签单成功的那份喜悦，因为这不仅仅是自己努力的回报，更有在此过程中自身的成长。在这三年里，积累了较强的行业市场拓展能力及市场洞察经验，掌握了丰富的谈判技巧，具有了良好的沟通与协调能力。俨然已成一名优秀的销售人员。由销售基层成长的历练，到现在的独当一面，由最初的捉襟见肘到现在的游刃有余，足以彰显出个人的努力和能力。为我们的小团体树立了很好的学习榜样。但是Peterson不骄不躁，认为自己还太年轻，仍需努力磨练自己，以达到更好的自我价值体现。
      Peterson对象棋深有研究，在闲暇时间，喜欢和朋友同事一起切磋棋艺。除此之外，还喜欢看书，唱歌，游泳等业余活动来丰富自己的生活，为生活增添了不少乐趣。
